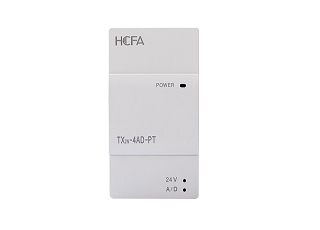

TX2N-4AD-PT
TX2N-4AD-PT, platin Sıcaklık direnci (Pt100 3 hat) sıcaklık sensörünün girişi için kullanılır.
TX2N-4AD-PT, platin Sıcaklık direnci (Pt100 3 hat) sıcaklık sensörünün girişi için kullanılır.
1) Platin Sıcaklık direnci (Pt100 3 hat) sıcaklık sensörü
2) 4 kanal girişi
3) ° C veya ° F ölçülen birimler olarak kullanılabilir
4) Doğru Çözünürlük Oranı: 0.2 ~ 0.3 ℃ veya 0.36 ~ 0.54 ° F Öğeler ° C ° F
| ITEM | Santigrat (° C) | Fahrenheit (° F) |
| Giriş sinyali | 3 telli platin dirençli termometre sensörü Pt100 3850PPM / ℃ (DIN43760 JIS C1604-1989) veya JPt100 3916PPM ℃ (JIS C1604-1981) |
|
| Sensör akımı | 1mA | |
| Anma sıcaklık aralığı | -100 ° C ile 600 ° C | -148 ° F ile 1112 ° F |
| Dijital çıktı | -1000 ila 6000 | -1480 ila 11120 |
| çözüm | 0.2 ~ 0.3 ° C | 0,36 ~ 0,54 ° F |
| Toplam doğruluk | ±% 1.0 | |
| A / D dönüştürme süresi | 15 ms * 4 kanal | |
| İzolasyon yöntemi | Analog ve dijital devreler arasında foto-kuplör izolasyonu. Analog kanallar arasında izolasyon yok |
|
| Güç kaynağı | DC5V 30mA (Ana üniteden sağlanan dahili güç) DC24V ±% 10 50mA (Harici güç sağlanır) |
|
| İşgal edilen noktalar | Bloklar 8 giriş veya çıkış noktasını işgal eder (giriş veya çıkış olabilir) | |
| Uygulanabilir PLC | LX1N ， TX1N ， TX2N ， TX3U | |
| Ağırlık | 0,3 kg | |
