HV320
HV320 serisi, pazar talebini tam olarak inceleyip müşteri geri bildirimlerini dinleyerek başlatılan, yüksek entegre performans ve işlevlere sahip yeni bir inverter serisidir. Modüler tasarım, standart STO, iletişim kartı, PG kartı, I/O kartı gibi zengin genişleme kartları ve çeşitli endüstri uygulamaları için özel modeller sunmaktadır.
HV320, endüstri lideri sürüş performansı ve fonksiyonel kontrol sunar, verimli bir şekilde asenkron/senkron motorları sürmek için benzersiz bir akım vektör kontrol algoritması kullanarak yüksek hassasiyet, yüksek tork ve yüksek performanslı kontrol sağlar.
Şık görünüm tasarımı, güvenilir donanım yapısı, çıkarılabilir klavye, çift ekran, bağımsız hava kanalı, güçlü işlevler, zengin makro parametreler gibi özelliklerle donatılmıştır. Bu optimize edilmiş tasarımlar, HV320 serisini endüstri lideri bir ürün haline getirir ve müşterilere somut faydalar sağlar.
HV320, hem performans hem de kontrol açısından güvenilirdir!
- Gelişmiş motor kontrol teknolojisi, açık/kapalı döngü vektör kontrolü ve V/F kontrolünü destekler.
- Modüler tasarım, güvenilirliği artırır, müşteri bakımını kolaylaştırır, satış sonrası maliyetleri azaltır.
- Dahili iki STO (Safe Torque Off) terminali, sistemi daha güvenli ve daha güvenilir hale getirir.
- Dahili Modbus RTU. Opsiyonel: PROFIBUS-DP, PROFINET, EtherCAT, Modbus TCP, EtherNET/IP, CANlink.
- Opsiyonel motor aşırı ısınma genişleme kartı, motor sıcaklık sensörü girişini (PT100/PT1000) kabul eder.
- Çeşitli PG kartları mevcuttur, diferansiyel, açık kolektör, resolver gibi kartları destekler.
- Farklı uygulama ihtiyaçlarını karşılamak için çeşitli I/O genişleme kartları mevcuttur.
- Çift hatlı dijital ekran, daha fazla içerik görüntüleyebilir, LCD klavye opsiyoneldir.
- Solar pompa, PMSM, sarma ve çözme gibi çeşitli endüstriler için özel modeller.
- Farklı giriş voltajları (220V tek faz/220V 3 faz/380V 3 faz/460V 3 faz).
- Yüksek başlangıç torku özellikleri ve hassas hız kontrolü.
- Programlanabilir DI/DO/AI/AO ve Modbus RTU, diğer cihazlarla kolay iletişim sağlar.
- Bağımsız hava kanalı tasarımı, tozun devre kartına temasını engeller, daha iyi ısı dağılımı performansı sağlar.
- Entegre çok hız fonksiyonu, çoğu tekstil uygulamasını destekler.
| Model | Input current (A) | Output current (A) | Adaptive motor
(KW) (HP) |
Power supply capacity
(KVA) |
|
| G1 input voltage range: Single-phase AC220V±15%, 50 / 60 Hz | |||||
| HV320-R40G1 | 5.4 | 2.3 | 0.4 | 0.5 | 1.4 |
| HV320-R75G1 | 8.2 | 4 | 0.75 | 1 | 2.2 |
| HV320-1R5G1 | 14 | 7 | 1.5 | 2 | 3.7 |
| HV320-2R2G1 | 23 | 9.6 | 2.2 | 3 | 6 |
| HV320-004G1 | 32 | 17 | 4 | 5 | 10 |
| G2 input voltage range: Three-phase AC220V±15%, 50 / 60 Hz | |||||
| HV320-R40G2 | 2.4 | 2.1 | 0.4 | 0.5 | 1.1 |
| HV320-R75G2 | 4.6 | 3.8 | 0.75 | 1 | 2.1 |
| HV320-1R5G2 | 9 | 7.2 | 1.5 | 2 | 4.2 |
| HV320-2R2G2 | 11.4 | 9 | 2.2 | 3 | 5.3 |
| HV320-004G2 | 16.7 | 17 | 4 | 5 | 7.7 |
| HV320-5R5G2 | 32 | 25 | 5.5 | 7.5 | 14.8 |
| HV320-7R5G2 | 41 | 32 | 7.5 | 10 | 18.9 |
| HV320-011G2 | 59 | 45 | 11 | 15 | 27 |
| HV320-015G2 | 69 | 60 | 15 | 20 | 31.6 |
| HV320-018G2 | 90 | 75 | 18 | 25 | 41 |
| HV320-022G2 | 112 | 91 | 22 | 30 | 51 |
| HV320-030G2 | 141 | 112 | 30 | 40 | 64 |
| HV320-037G2 | 192 | 150 | 37 | 50 | 87 |
| HV320-045G2 | 225 | 176 | 45 | 60 | 102 |
| HV320-055G2 | 256 | 210 | 55 | 75 | 117 |
| HV320-075G2 | 307 | 304 | 75 | 100 | 184 |
| HV320-093G2 | 385 | 380 | 93 | 125 | 202 |
| HV320-110G2 | 430 | 426 | 110 | 150 | 226 |
| HV320-132G2 | 468 | 465 | 132 | 175 | 246 |
| HV320-160G2 | 590 | 585 | 160 | 220 | 310 |
| HV320-200G2 | 714 | 725 | 200 | 270 | 413 |
| HV320-220G2 | 810 | 820 | 220 | 300 | 464 |
| G3 input voltage range: Three-phase AC 380~440 (-15%~+10%), 50 / 60 Hz | |||||
| HV320-R75G3 | 3.4 | 2.1 | 0.75 | 1 | 1.5 |
| HV320-1R5G3 | 5 | 3.8 | 1.5 | 2 | 3 |
| HV320-2R2G3 | 5.8 | 5.1 | 2.2 | 3 | 4 |
| HV320-004G3 | 10.5 | 9 | 4 | 5 | 5.9 |
| HV320-5R5G3 | 14.6 | 13 | 5.5 | 7.5 | 8.9 |
| HV320-7R5G3 | 20.5 | 17 | 7.5 | 10 | 11 |
| HV320-011G3 | 26 | 25 | 11 | 15 | 14 |
| HV320-015G3 | 35 | 32 | 15 | 20 | 19 |
| HV320-018G3 | 38.5 | 37 | 18.5 | 25 | 21 |
| HV320-022G3 | 46.5 | 45 | 22 | 30 | 24 |
| HV320-030G3 | 62 | 60 | 30 | 40 | 33 |
| HV320-037G3 | 76 | 75 | 37 | 50 | 40 |
| HV320-045G3 | 92 | 91 | 45 | 60 | 48 |
| HV320-055G3 | 113 | 112 | 55 | 75 | 59 |
| HV320-075G3 | 157 | 150 | 75 | 100 | 82 |
| HV320-093G3 | 180 | 176 | 93 | 125 | 95 |
| HV320-110G3 | 214 | 210 | 110 | 150 | 112 |
| HV320-132G3 | 256 | 253 | 132 | 175 | 134 |
| HV320-160G3 | 307 | 304 | 160 | 220 | 161 |
| HV320-185G3 | 350 | 340 | 185 | 245 | 184 |
| HV320-200G3 | 385 | 377 | 200 | 270 | 202 |
| HV320-220G3 | 430 | 426 | 220 | 300 | 226 |
| HV320-250G3 | 468 | 465 | 250 | 340 | 246 |
| HV320-280G3 | 525 | 520 | 280 | 380 | 276 |
| HV320-315G3 | 590 | 585 | 315 | 430 | 310 |
| HV320-355G3 | 665 | 650 | 355 | 480 | 345 |
| HV320-400G3 | 714 | 725 | 400 | 530 | 413 |
| HV320-450G3 | 830 | 800 | 450 | 600 | 464 |
| HV320-500G3 | 900 | 860 | 500 | 670 | 500 |
| HV320-560G3 | 960 | 950 | 560 | 750 | 526 |
| HV320-630G3 | 1140 | 1140 | 630 | 840 | 600 |
| HV320-710G3 | 1315 | 1300 | 710 | 950 | 692 |
| HV320-800G3 | 1525 | 1500 | 830 | 1070 | 802 |
| G4 input voltage range: Three-phase AC 460~480 (-15%~+10%), 50 / 60 Hz | |||||
| HV320-R75G4 | 3.4 | 2.1 | 0.75 | 1 | 1.5 |
| HV320-1R5G4 | 5 | 3.8 | 1.5 | 2 | 3 |
| HV320-2R2G4 | 5.8 | 5.1 | 2.2 | 3 | 4 |
| HV320-004G4 | 10.5 | 9 | 4 | 5 | 5.9 |
| HV320-5R5G4 | 14.6 | 13 | 5.5 | 7.5 | 8.9 |
| HV320-7R5G4 | 20.5 | 17 | 7.5 | 10 | 11 |
| HV320-011G4 | 26 | 25 | 11 | 15 | 14 |
| HV320-015G4 | 35 | 32 | 15 | 20 | 19 |
| HV320-018G4 | 38.5 | 37 | 18.5 | 25 | 21 |
| HV320-022G4 | 46.5 | 45 | 22 | 30 | 24 |
| HV320-030G4 | 62 | 60 | 30 | 40 | 33 |
| HV320-037G4 | 76 | 75 | 37 | 50 | 40 |
| HV320-045G4 | 92 | 91 | 45 | 60 | 48 |
| HV320-055G4 | 113 | 112 | 55 | 75 | 59 |
| HV320-075G4 | 157 | 150 | 75 | 100 | 82 |
| HV320-093G4 | 180 | 176 | 93 | 125 | 95 |
| HV320-110G4 | 214 | 210 | 110 | 150 | 112 |
| HV320-132G4 | 256 | 253 | 132 | 175 | 134 |
| HV320-160G4 | 307 | 304 | 160 | 220 | 161 |
| HV320-185G4 | 350 | 340 | 185 | 245 | 184 |
| HV320-200G4 | 385 | 377 | 200 | 270 | 202 |
| HV320-220G4 | 430 | 426 | 220 | 300 | 226 |
| HV320-250G4 | 468 | 465 | 250 | 340 | 246 |
| HV320-280G4 | 525 | 520 | 280 | 380 | 276 |
| HV320-315G4 | 590 | 585 | 315 | 430 | 310 |
| HV320-355G4 | 665 | 650 | 355 | 480 | 345 |
| HV320-400G4 | 714 | 725 | 400 | 530 | 413 |
| HV320-450G4 | 830 | 800 | 450 | 600 | 464 |
| HV320-500G4 | 900 | 860 | 500 | 670 | 500 |
| HV320-560G4 | 960 | 950 | 560 | 750 | 526 |
| HV320-630G4 | 1140 | 1140 | 630 | 840 | 600 |
| HV320-710G4 | 1315 | 1300 | 710 | 950 | 692 |
| HV320-800G4 | 1525 | 1500 | 800 | 1070 | 802 |
A1~A2

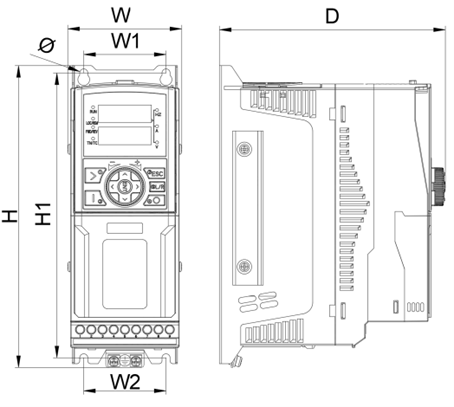

| Case | Model | Installation(mm) | Exterior(mm) | Hole(mm) | ||||
| W1 | W2 | H1 | W | H | D | Φ | ||
| A1 | HV320-R75G3/4 | 56 | 56 | 194 | 78 | 206 | 154 | 5.5 |
| HV320-1R5G3/4 | ||||||||
| HV320-2R2G3/4 | ||||||||
| HV320-004G3/4 | ||||||||
| HV320-R40G2 | ||||||||
| HV320-R75G2 | ||||||||
| HV320-1R5G2 | ||||||||
| HV320-2R2G2 | ||||||||
| HV320-R40G1 | ||||||||
| HV320-R75G1 | ||||||||
| HV320-1R5G1 | ||||||||
| HV320-2R2G1 | ||||||||
| A2 | HV320-5R5G3/4 | 68 | 68 | 219 | 93 | 235 | 154 | 5.0 |
| HV320-7R5G3/4 | ||||||||
| HV320-004G2 | ||||||||
| HV320-004G1 | ||||||||
A3-A17
| Case | Model | Installation(mm) | Exterior(mm) | Hole(mm) | ||||
| W1 | W2 | H1 | W | H | D | Φ | ||
| A3 | HV320-011G3/4 | 100 | 100 | 265 | 142 | 283 | 195 | 7 |
| HV320-015G3/4 | ||||||||
| HV320-5R5G2 | ||||||||
| HV320-7R5G2 | ||||||||
| A4 | HV320-018G3/4 | 120 | 120 | 289 | 150 | 305 | 210 | 7 |
| HV320-022G3/4 | ||||||||
| HV320-011G2 | ||||||||
| A5 | HV320-030G3/4 | 120 | 120 | 314 | 180 | 330 | 217 | 6.5 |
| HV320-015G2 | ||||||||
| A6 | HV320-037G3/4 | 160 | 160 | 407 | 240 | 418 | 248 | 6.5 |
| HV320-018G2 | ||||||||
| A7 | HV320-045G3/4 | 220 | 220 | 484 | 307 | 500 | 255 | 10 |
| HV320-055G3/4 | ||||||||
| HV320-075G3/4 | ||||||||
| HV320-022G2 | ||||||||
| HV320-030G2 | ||||||||
| HV320-037G2 | ||||||||
| A8 | HV320-075G3/4 | 220 | 220 | 612 | 307 | 650 | 270 | 10 |
| HV320-093G3/4 | ||||||||
| HV320-045G2 | ||||||||
| A9 | HV320-110G3/4 | 220 | 220 | 639 | 317 | 680 | 320 | 10 |
| HV320-055G2 | ||||||||
| A10 | HV320-132G3/4 | 300 | 300 | 681 | 425 | 720 | 326 | 12 |
| HV320-160G3/4 | ||||||||
| HV320-075G2 | ||||||||
| A11 | HV320-185G3/4 | 200 | 130 | 885 | 335 | 946 | 537 | 12 |
| HV320-200G3/4 | ||||||||
| HV320-220G3/4 | ||||||||
| HV320-090G2 | ||||||||
| HV320-110G2 | ||||||||
| A12 | HV320-250G3/4 | 200 | 130 | 925 | 340 | 986 | 585 | 13 |
| HV320-132G2 | ||||||||
| A13 | HV320-280G3/4 | 200 | 130 | 1085 | 340 | 1140 | 585 | 13 |
| HV320-315G3/4 | ||||||||
| HV320-160G2 | ||||||||
| A14 | HV320-355G3/4 | 246.5+246.5 | 246.5+246.5 | 1025 | 700 | 1058 | 412 | 13 |
| A15 | HV320-400G3/4 | 300+300 | 300+300 | 1235 | 800 | 1264 | 483 | 16 |
| HV320-450G3/4 | ||||||||
| HV320-200G2 | ||||||||
| HV320-220G2 | ||||||||
| A16 | HV320-500G3/4 | 350+350 | 350+350 | 1365 | 900 | 1400 | 510 | 16 |
| HV320-560G3/4 | ||||||||
| HV320-630G3/4 | ||||||||
| A17 | HV320-710G3/4 | / | / | / | 1200 | 1800 | 500 | / |
| HV320-800G3/4 | ||||||||

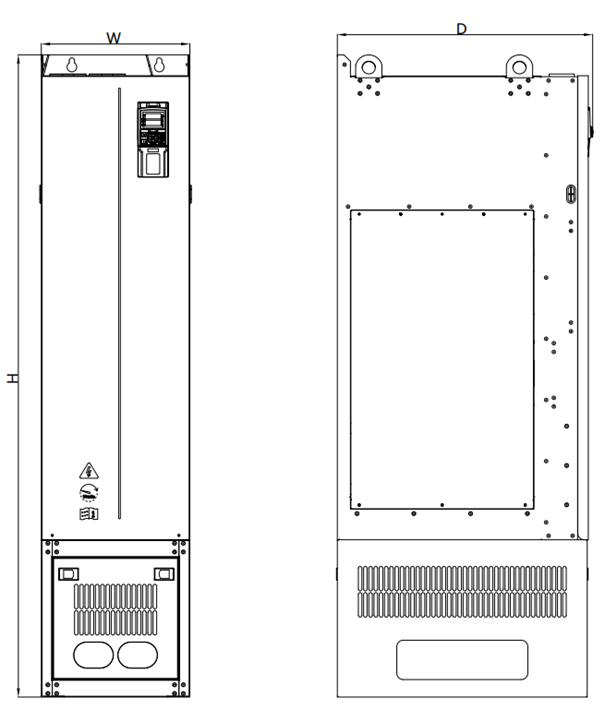

Tabanlı Boyutlar:
A9-A17
| Case | Exterior(mm) | ||
| W | H | D | |
| A9 | 317 | 1040 | 320 |
| A10 | 425 | 1065 | 326 |
| A11 | 335 | 1310 | 537 |
| A12 | 340 | 1350 | 585 |
| A13 | 340 | 1470 | 585 |
| A14 | 700 | 1380 | 412 |
| A15 | 800 | 1636 | 483 |
| A16 | 900 | 1756 | 510 |
| A17 | 1200 | 1800 | 510 |
